Spektroskopia w podczerwieni: okno na materię

Świat, który widzimy gołym okiem, to skala wygodnych uogólnień. Obiekty mają kształt, kolor i powierzchnię; wydają się całościowe i kompletne. Warto jednak zmniejszyć skalę – a materia ujawnia się w nowych warstwach strukturalnych. Ludzkość nabyła tę intuicję jeszcze przed nadejściem ery nauki: szkło powiększające zastąpiło spojrzenie, mikroskop przekształcił powierzchnię w krajobraz, a myśl, na długo przed wynalezieniem narzędzi, domyślała się istnienia „cegieł”, z których zbudowany jest wszechświat. Demokryt mówił o atomach nie dlatego, że je widział, lecz dlatego, że rozum podpowiadał: coś złożonego musi składać się z czegoś. Od tamtej pory nasze metody percepcji działają na tej samej zasadzie: każda nowa, skorygowana naukowa „wizja” otwiera nowy poziom złożoności i nowy poziom struktury materii.

Kiedy William Herschel zauważył „promienie cieplne” poza czerwoną granicą widma widzialnego, promieniowanie podczerwone wydawało się dowcipnym paradoksem: światłem, które jest niewidzialne. Później stało się jasne: to, co niewidzialne, zawiera informację. To właśnie widma w podczerwieni ujawniły nam chmury metanu i amoniaku w atmosferach planet olbrzymów, gorący pył w mgławicach i „pogodę” egzoplanet. Ale nieskończoność nie jest tylko nad naszymi głowami. Jest wszędzie wokół nas – w subtelnych strukturach materii tutaj na Ziemi: od nanoskali, która dają początek dziwnym właściwościom materiałów, przez makrocząsteczki, cząsteczki, atomy, aż po głębię struktur subatomowych.

Promieniowanie podczerwone oddziałuje z materią na poziomie drgań wiązań chemicznych. W istocie „słuchamy” cząsteczki: jak poruszają się jej szkielety, jak wibrują grupy O–H, N–H i C–H oraz jak zmieniają się odległości i kąty między atomami. Ta interakcja jest uniwersalna: gazy, ciecze, ciała stałe, płyny nadkrytyczne, a nawet plazma – wszystkie mają swój własny odcisk palca w podczerwieni. I to jest istotna różnica w porównaniu z wieloma innymi metodami: spektroskopia w podczerwieni nie wymaga specjalnych warunków, działa „tak jak jest”, zarówno z naturalnymi, jak i egzotycznymi stanami fazowymi.

Najpiękniejsze narzędzia nauki to te, które eliminują to, co zbędne. Spektroskopia w podczerwieni należy do nich. Bez odczynników, bez skomplikowanych kaskad przygotowawczych: jest próbka, jest źródło promieniowania, jest detektor i jest badacz. Materia reaguje drganiami, a my, a raczej nasze algorytmy, tłumaczymy te drgania na język stężeń, struktur, zanieczyszczeń, stanów. W tej prostocie tkwi siła: metodę IR można łatwo przenieść z laboratorium w teren, na taśmociąg, do rękawicy konserwatora lub kieszeni badacza.

Wyobraźmy sobie złożoną konstrukcję inżynierską – belki, kable, zawiasy, połączenia. Promieniowanie podczerwone jest jak wiatr: ledwo dotyka konstrukcji, a już zaczyna reagować – rozciągać się, kurczyć, skrzypieć, rezonować. Spektrometr to superczuły mikrofon, a oprogramowanie to doświadczony akustyk, który rozróżnia barwy i częstotliwości i mówi: tu jest kabel, tu jest zawias, a tu belka o innym przekroju. Alegoria ta nie jest wyłącznie metaforyczna: zarówno dźwięk, jak i podczerwień są wibracjami o określonych częstotliwościach; różnica tkwi w skali i ośrodku propagacji drgań.

Z punktu widzenia badacza zakres podczerwieni dzieli się na ważne obszary. Każdy z nich niesie ze sobą określone informacje.

• MIR (średnia podczerwień, ~2,5–25 μm): tu leżą podstawowe częstotliwości drgań molekularnych. Jest to „odcisk palca” cząsteczki składający się z wielu unikalnych pasm – czasami tak wyraźnych, że nie sposób ich pomylić.
• NIR (bliska podczerwień, ~0,78–1,0 μm) i SWIR (krótkofalowa podczerwień, ~1,0–2,5 μm): dominują tu obertony (wielokrotne harmoniczne drgań podstawowych) i pasma kombinowane (gdy kilka drgań brzmi jednocześnie). Są one słabsze, szersze i często nakładają się na siebie, ale to właśnie one otwierają praktyczne korzyści.
• Daleka podczerwień / obszar terahercowy (≈25–1000 μm): ujawniają się tu kolektywne ruchy o niskiej częstotliwości, mody sieciowe kryształów, „miękka” dynamika układów złożonych.

Dlaczego skupiamy się na bliskiej podczerwieni? Ponieważ jest to inżynieryjnie rozsądny kompromis między zawartością informacji a pokryciem próbki w analizie. Pasma są tu słabsze, więc promieniowanie wnika głębiej w materiały. W przypadku ziarn, tkanin, polimerów, drewna oznacza to centymetry efektywnej głębokości w trybie odbicia rozproszonego. Inne metody, szczególnie w obszarach o silnej absorpcji, często uzyskują informacje jedynie o cienkiej warstwie powierzchniowej – mikronach, i to wszystko. Następnie – terra incognita. Bliska podczerwień pozwala uśrednić sygnał na znacznym obszarze i dostrzec „esencję macierzy”. Ponadto urządzenia NIR są łatwiejsze do miniaturyzacji: szkło, światłowody, kompaktowe źródła światła, detektory InGaAs – wszystko to od dawna stanowi niezawodny „sprzęt” kieszonkowych spektrometrów. Spektroskopia bliskiej podczerwieni nie zapewnia „idealnej” rozdzielczości za wszelką cenę; zamiast tego otrzymujemy szybki, nieniszczący, masowy obraz materii tam, gdzie się znajduje: w terenie, w warsztacie, w muzeum, na taśmie sortującej. Aby zrozumieć świat makro, często ważne są nie rzadkie detale, ale regularne wzorce.

Wróćmy do alegorii. W prawdziwym eksperymencie „wiatr” to kontrolowany przepływ fotonów z lampy lub diody LED; „struktura” to sieć molekularna ze wszystkimi jej połączeniami; „mikrofon” to czuły detektor, często liniowy. W tej alegorii ‘akustyk’ to chemometria i uczenie maszynowe, które uczą się odróżniać użyteczną barwę od szumu, kompensować „akustyczne” cechy sali (geometrię próbki, rozpraszanie, temperaturę) oraz stabilnie odtwarzać wyniki analizy i przewidywań.

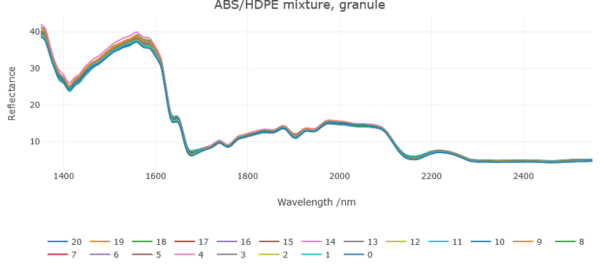

Sprawdźmy więc dokładnie, jak „wygląda” widmo bliskiej podczerwieni i co decyduje o jego jakości w praktyce. W zakresie NIR rzadko obserwujemy ostre, izolowane linie. Przeważają szerokie, płaskie pasma – konsekwencja faktu, że w tym zakresie dominują nie drgania podstawowe, lecz obertony (wielokrotne harmoniczne drgań podstawowych) i pasma kombinowane (sumy kilku drgań). Naturalnie nakładają się one na siebie. Dlatego tak ważne jest, aby myśleć nie w kategoriach „szczytów jako takich”, ale w kategoriach konturu całego widma.

Jednym z praktycznych terminów, którego nie można pominąć, jest FWHM (pełna szerokość w połowie wysokości). Jest to numeryczna miara „grubości” pasma. W bliskiej podczerwieni (NIR) szerokość pasma (FWHM) często wynosi dziesiątki nanometrów lub więcej, podczas gdy w średniej podczerwieni (MIR) występuje wiele wąskich i wyraźnie zdefiniowanych pasm – tzw. częstotliwości podstawowych, które bezpośrednio wskazują grupę atomów w cząsteczce. Gdy pasma są szerokie i częściowo połączone, indywidualne wkłady chemiczne poszczególnych grup nie są już „czytelne gołym okiem”: potrzebny jest stabilny instrument, dobre wstępne przetwarzanie (wyrównanie linii bazowej, SNV/MSC, pochodne Savitsky’ego–Golaya) oraz chemometria (PCA/PLS), czyli modele statystyczne, które uczą się odczytywać wzorce w postaci widma.

Główne parametry instrumentu, od których zależy, co dokładnie „dociera” do modelu:

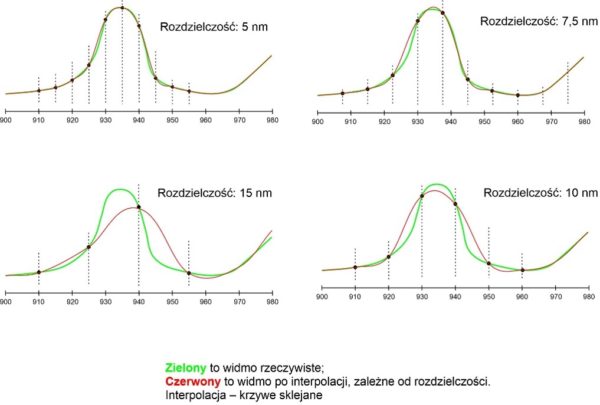

Rozdzielczość to minimalna różnica długości fal, którą spektrometr rozróżnia jako dwie oddzielne cechy. Mniejsza wartość (lepsza rozdzielczość) oznacza, że ​​bliskie sobie maksima nie będą się łączyć. Wyobraźmy sobie dwa detale w obszarze 1450 i 1462 nm. Jeśli urządzenie daje 6–8 nm, nadal można je rozdzielić; przy 20–25 nm powstanie jeden szeroki „garb”, a część informacji zniknie.

SNR (stosunek sygnału do szumu) określa, jak dobrze możemy odróżnić rzeczywiste zmiany od przypadkowego szumu (fluktuacji). Wysoki SNR zmniejsza błąd predykcji i granice wykrywalności słabych pasm (na przykład niewielkich zmian wilgotności). Innymi słowy: zmniejsz ekspozycję lub strumień światła – linia bazowa będzie „pływać”, drobne nieregularności konturu utoną w szumie, a utworzony model kalibracji straci na dokładności.

Powtarzalność – stabilność widma w czasie i między instrumentami: położenie osi długości fali, kształt pasm, poziom szumu tła. Wysoka powtarzalność jest kluczem do przenoszenia kalibracji między instrumentami i zapewnienia, że ​​model nie „starzeje się” po każdej zmianie temperatury lub źródła światła.

Czułość – jak mała zmiana właściwości próbki jest zauważalna na tle szumu i tła. Jest to wspólna funkcja źródła, optyki, detektora i geometrii pomiarowej. Jeśli czułość jest niewystarczająca, subtelne cechy (np. różnica w zawartości tłuszczu między bliskimi partiami) zostają utracone, nawet przy dobrym SNR.

W rzeczywistości parametry te są ze sobą powiązane. Zwężenie szczeliny – uzyskanie rozdzielczości, ale zmniejszenie strumienia światła i SNR (konieczne będzie dłuższe całkowanie). Poszerzenie – utrata rozdzielczości, ale uzyskanie większej liczby fotonów w detektorze i lepszego SNR ze względu na „rozmycie” szczegółów. Optymalna wartość zależy od zadania: do szybkiego screeningu akceptowalna jest szersza szczelina; do separacji bliskich pasm – węższa i dłuższa ekspozycja.

Warto oddzielnie zrozumieć dwa źródła błędów systematycznych – prąd ciemny i linię bazową.

Prąd ciemny to prąd detektora w całkowitej ciemności: sygnał, który występuje bez fotonów, a jego pojawienie się jest konsekwencją konstrukcji spektrometru. Wzrasta on wraz z temperaturą i dodaje własny szum (tzw. szum ciemny), który ogranicza najniższe mierzone poziomy absorpcji. Intuicyjnie: nawet gdy próbka jest „cicha”, elektronika jest nieco „zaszumiona”, a słabe pasma mogą się w tym szumie rozpuścić. Linia bazowa to gładkie widmo tła utworzone przez widmo źródła, optykę, detektor i efekty matrycy (rozproszenie, ziarnistość). Jeśli linia bazowa dryfuje (z powodu temperatury, starzenia się lampy, zanieczyszczenia okienka), kontur pasm ulega zniekształceniu. Dlatego rutynowo wykonuje się ramki „ciemne” i „białe” (referencyjne), stosuje się algorytmy wyrównania baz i korekcji rozpraszania (MSC/SNV), a także okresową kalibrację względem wzorców.

Innym czynnikiem jest dryft temperaturowy. W przypadku układów kratowych i interferometrów MEMS zmiany temperatury mogą przesunąć efektywną skalę długości fali (mikroprzesunięcia bazy optycznej), zmienić natężenie światła w źródle i, co najważniejsze, zwiększyć prąd ciemny detektora InGaAs. Rezultatem jest przesunięcie pików i spadek SNR. Do przeciwdziałania dryftowi temperatury stosuje się różne środki: stabilizację termiczną węzłów, odniesienia wewnętrzne (np. filtry lub linie), częste zdjęcia „ciemno/biało” oraz – w przypadku optyki kratowej – dyscyplinę szczelin.

O szczelinie. To w architekturach kratowych/polichromatorów ustala się kompromis między rozdzielczością a aperturą. Węższa szczelina „widzi” lepiej poszczególne pobliskie pasma absorpcyjne, ale wymaga albo silniejszego źródła światła, albo dłuższej analizy, aby uzyskać SNR. Szersza szczelina zapewnia więcej fotonów i bardziej stabilny SNR przy krótkich ekspozycjach, ale łączy w jedną strukturę małe pasma i sprawia, że FWHM jest jeszcze większy pod względem wkładu instrumentalnego.

Na koniec kilka słów o temperaturze detektora i o tym, dlaczego chłodzenie jest czasami konieczne. W przypadku konwencjonalnych InGaAs (do ~1,7 μm) prąd ciemny jest umiarkowany; w przypadku „rozszerzonych” InGaAs (do ~2,5–2,6 μm) jest on znacznie wyższy i bardziej wrażliwy na nagrzewanie. Chłodzenie redukuje prąd ciemny i jego składową szumową, zwiększając SNR i umożliwiając dłuższe całkowanie bez „szumów” tła. Typową implementacją są termoelektryczne elementy Peltiera (TEC) z regulacją PID, radiatorem lub rurą cieplną i zabezpieczeniem przed kondensacją w szczelnej komorze. Zwiększa to objętość, moc i koszty, dlatego kieszonkowe rozwiązania często działają „bez chłodzenia”, polegając na dobrej optyce, źródłach światła i przetwarzaniu cyfrowym. Jednak tam, gdzie potrzebne są słabe pasma długofalowe lub niskie granice wykrywalności, chłodzenie zapewnia wymierne korzyści.

Można zatem argumentować, że NIR nie polega na zasadzie „jeden szczyt = jedna cząsteczka”, ale na informacyjnym konturze szerokich, nakładających się pasm. Jakość tego konturu jest determinowana przez połączenie parametrów instrumentalnych (rozdzielczość, SNR, powtarzalność, czułość) oraz starannej higieny pomiarów (temperatura, szczelina, prąd ciemny, linia bazowa, regularne odniesienia). Gdy te cechy są pod kontrolą, modele statystyczne zachowują się niezawodnie, a widmo bliskiej podczerwieni (NIR) przekształca się z „trudnego dla oka” widma w stabilne źródło informacji ilościowych. To poziom dokładności, który pozwala zminiaturyzowanym instrumentom bezpiecznie opuścić laboratorium – w teren, na linię produkcyjną i do kieszeni.

Pomimo nakładania się pasm i konieczności zastosowania wstępnego przetwarzania i chemometrii (które omówimy w przyszłych artykułach), dla praktycznego zastosowania spektrometrii NIR ważne jest zrozumienie, które grupy funkcyjne przejawiają się w poszczególnych pasmach absorpcyjnych charakterystyki widmowej. Jest to niezwykle istotne przy wyborze zakresu widmowego spektrometru, ponieważ zawsze mamy na myśli kompromis między rozdzielczością, zasięgiem i SNR.

Na przykład podamy ważne pasma absorpcyjne dla gleby i masy roślin zielonych:

ROŚLINY (NIR-SWIR 800–2500 nm, typ – odbiciowa)

Pasmo / okno (nm)	Co oznacza / zastosowanie	Intensywność	Typowa FWHM (nm)	Rozdzielczość (nm)	Zalecany SNR
~970 (H₂O, 1. oberton)	Woda w liściu (EWT/RWC)	Odbiciowa	Średnia	20–30	≤5–7
~1200 (komb. H₂O)	Potwierdzenie wody	Odbiciowa	Średnia	30–50	≤5–10
1000–1100 (kontinuum dla ~970 nm)	Struktura, kontynuum dla 970	Odbiciowa	Średnia	—	≤3–5
1350–1420	Przedni stok pasma 1400; hydratacja (EWT)	Średnia	40–60	≤7–10	≥300:1
~1450 (H₂O)	Silne pochłanianie wody; stres wodny	Wysoka (pochł.)	60–100	≤7–10	≥250–400:1
1510–1540	Białka/amidy, częściowo C–H; proxy N w suchej masie	Niska/śr.	15–30	≤5–7	≥400–600:1
1650–1720	Celuloza/lignina (C–H); sucha masa, LMA, senescencja	Średnia	20–40	≤5–7	≥400–600:1
1730–1760	Lipidy/skrobia (C–H); dojrzałość	Niska/śr.	20–40	≤5–7	≥400–600:1
1800–1880	Stok do 1940; dodatkowa czułość na wodę	Średnia	40–60	≤7–10	≥300:1
~1940 (H₂O)	Bardzo silne pochłanianie wody; EWT	Wysoka (pochł.)	80–120	≤7–10	≥250–400:1
2000–2050	Kombinacje wiązań; ogólna informacja o suchej masie	Niska/śr.	20–40	≤5–7	≥400–600:1
2100–2180	Celuloza/hemiceluloza + amidy; strukt. węglowodany, białka	Średnia	20–40	≤5–7	≥400–600:1
2200–2270	Celuloza/lignina/hemiceluloza; sucha masa, senescencja	Średnia	20–40	≤5–7	≥400–600:1
2300–2350	Kutyna/woski, lipidy (pow. liścia)	Niska/śr.	20–40	≤5–7	≥400–600:1
2400–2450	Głębokie kombinacje C–H; lignina/celuloza, resztki	Niska/śr.	20–40	≤5–7	≥400–600:1

Wytłumaczenie:

• FWHM (Full Width at Half Maximum) — szerokość pasma przy połowie maksymalnej wysokości; opisuje „rozmycie” pasma i zdolność rozdzielczą układu.
• SOM (Soil Organic Matter) — materia organiczna gleby (huminy, kwasy huminowe/fulwowe, resztki roślinne).
• SOC (Soil Organic Carbon) — węgiel organiczny gleby; frakcja SOM, kluczowy wskaźnik żyzności i bilansu węgla.
• EWT (Equivalent Water Thickness) — równoważna grubość wody w liściu (ilość wody na powierzchnię liścia).
• LMA (Leaf Mass per Area) — masa liścia na jednostkę powierzchni (g/m²); opisuje „gęstość”/grubość liścia i zawartość suchej masy.



GLEBA (NIR-SWIR 800–2500 nm, typ – odbiciowa)

Pasmo / okno (nm)	Co oznacza / zastosowanie	Typ	Intensywność	Typowa FWHM (nm)	Rozdzielczość (nm)	Zalecany SNR
~860–900 (cechy Fe)	Tlenki Fe, wietrzenie	Odbiciowa	Niska	20–40	≤5–7	≥400:1
~970 (H₂O, 1. oberton)	Wilgotność gleby (θ)	Odbiciowa	Średnia	20–30	≤5–7	≥400–600:1
~1200 (komb. H₂O)	Wilgotność/hydratacja	Odbiciowa	Średnia	30–50	≤5–10	≥400:1
~1450 (H₂O, silne)	Silne pochłanianie wody	Odbiciowa	Wysoka (pochł.)	60–100	≤7–10	≥250–400:1
~1730–1760 (C–H)	Organika/sucha masa SOM	Odbiciowa	Niska/śr.	20–40	≤5–7	≥400–600:1
~1900 (H₂O, silne)	Silne pochłanianie wody	Odbiciowa	Wysoka (pochł.)	80–120	≤7–10	≥250–400:1
~2130–2180 (C–H/N–H/O–H)	SOM: białka/węglowodany	Odbiciowa	Niska/śr.	20–40	≤5–7	≥400–600:1
~2200–2225 (Al–OH)	Iły (kaolinit/illit/smekt.)	Odbiciowa	Średnia	20–30	≤5–7	≥300–500:1
~2330–2350 (CO₃²⁻)	Karbonaty (kalcyt/dolomit)	Odbiciowa	Średnia	20–30	≤5–7	≥300–500:1
2160–2260 (SO₄²⁻, gips)	Siarczany/gips, zasolenie	Odbiciowa	Niska/śr.	20–40	≤5–7	≥300–500:1



Yurii Khokha
Alpinus Chemia
